その外観不良、“界面”が原因かもしれません

機能性フィルムでは、多機能化に伴い層構造が複雑化し、外観不良や密着不良の原因特定が難しくなっています。特にナノレベルの界面領域は従来手法では直接評価が難しく、「表面・バルクでは異常が見つからない」状態が発生します。こうしたケースでは、界面近傍の組成や分布に原因が潜んでいる可能性があります。見えない領域を可視化することが、根本原因の特定と再発防止の鍵となります。

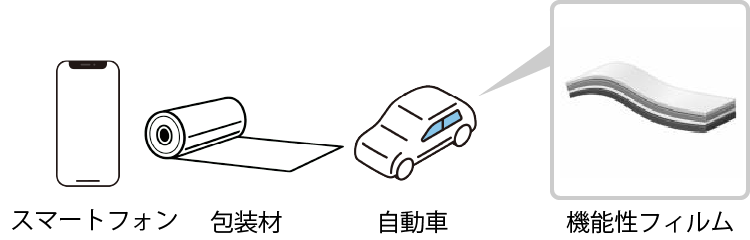

多機能フィルムは、機能の両立と長期間利用できる耐久性、さらには安定した量産性が求められており、各層に限らず界面の設計が極めて重要です。

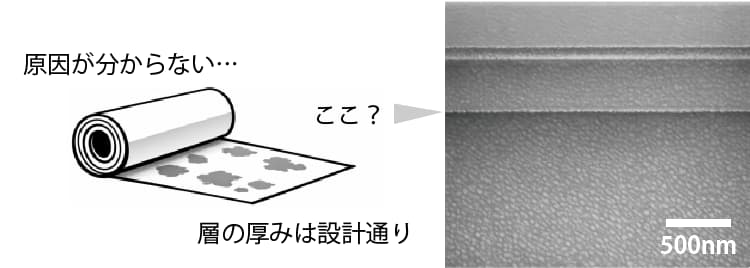

多層フィルムの量産プロセスでシミ発生。表面・断面観察では原因不明で、界面近傍に原因がありそうだけど。。。

断面からnmオーダーの界面は狙いにくく、界面近傍の組成を詳細に見ることは難しい。

当社独自の前処理×TOF-SIMSで“犯人”を特定

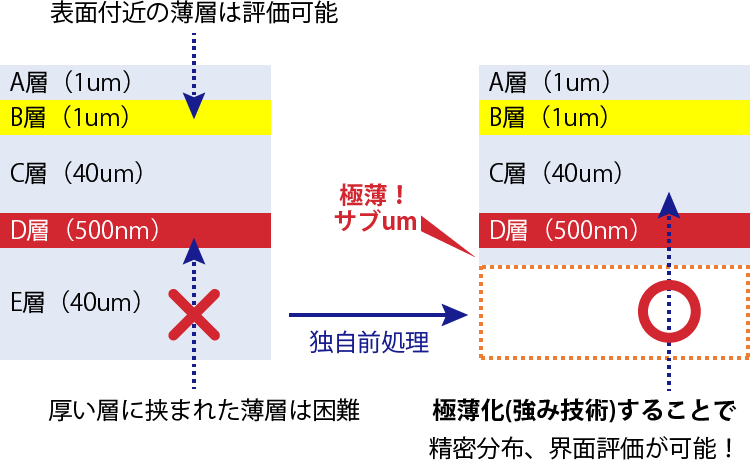

当社は独自の薄層化前処理とTOF-SIMSを組み合わせることで、従来困難だった埋もれた界面の成分分布評価を可能にしました。サブミクロンレベルまで精密に解析することで、界面での添加剤の偏在や成分分布の乱れを捉え、不良の直接原因を特定できます。見えなかった界面を可視化することで、原因究明から対策立案までを一気通貫で進めることができ、開発効率の大幅な向上に貢献します。

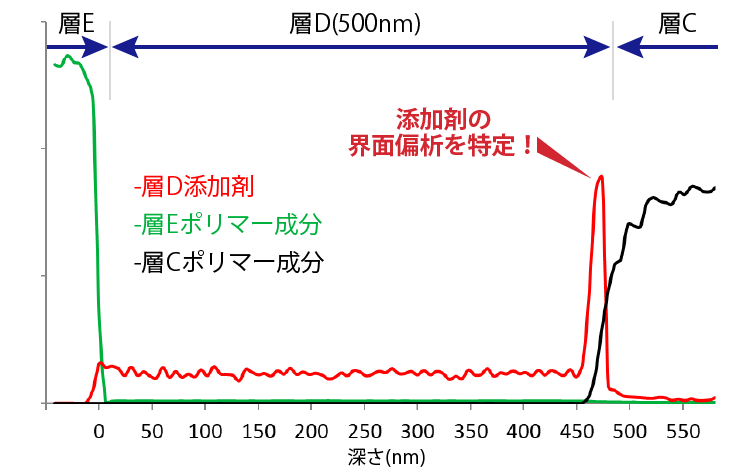

“界面”が見えたことで、原因究明から対策検討へ大きく前進

“界面を知る”ことで設計が変わり、成果につながる

界面の状態を正しく把握することで、材料配合や添加剤設計の最適化につなげることが可能です。実際に、界面への微量成分の偏在が外観不良の原因であることを特定し、拡散しにくい材料へ変更することで品質改善を実現した事例があります。さらに、接着・導電などの機能設計やAFM評価との組み合わせにより、材料設計の精度を高めることができます。結果として歩留まり向上や長期信頼性の確保に寄与します。

その他適応範囲

• 粘・接着製品の界面接着メカニズム解明
• 界面への機能付与(密着、導電性)の設計

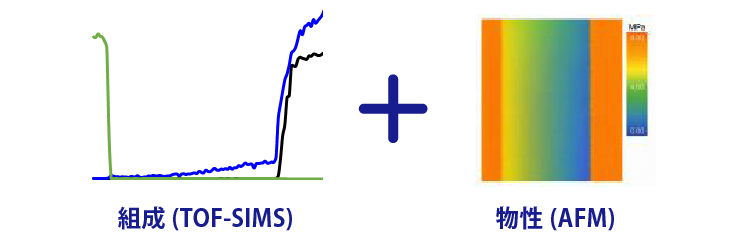

• AFM物性像と組み合わせた界面設計評価
